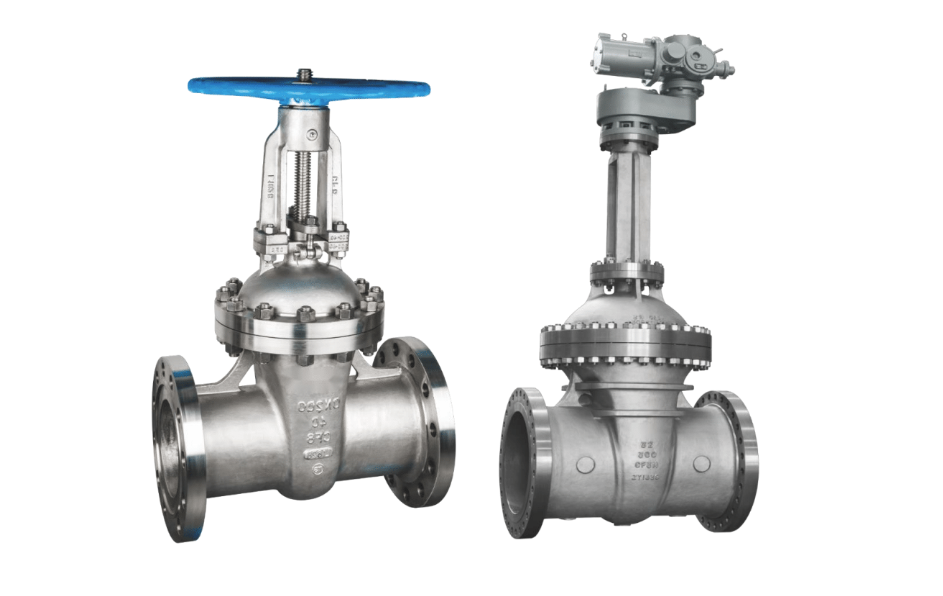

Valvole a saracinesca
VALVOLA A SARACINESCA CON CUNEO E COPERCHIO IMBULLONATO:
Classi di pressione
- ANSI 150 – 4500
- API 2000 – 20000
Dimensioni
- 1/2” – 60”
Caratteristiche principali e opzioni
Tipo di produzione: Bonnet imbullonato, stelo con vite esterna e yoke
Tipo a cuneo:
- Cuneo flessibile monopezzo per valvole da 2” a 60” in tutte le classi
- Cuneo solido monopezzo per valvole da 1 1/2” a 24” in tutte le classi di tipo a parete sottile
- Cuneo diviso a 2 pezzi per valvole da 2” a 60” in tutte le classi
- Doppio disco con sedi parallele per valvole da 2” a 60” in tutte le classi
Gamma di progettazione:
- Tipo a parete spessa (ISO 14313, API 600, BS1414, API 6A)
- Tipo a parete sottile (ASME B16.34, API 603)
Materiali Applicabili:
Acciaio al carbonio, acciaio legato, acciaio inossidabile, acciaio inossidabile speciale, leghe speciali
VALVOLA A SARACINESCA CON TENUTA A PRESSIONE:
Classi di pressione
- ANSI 300 – 4500
Dimensioni
- Dimensioni 1.1/2” – 36” Classi di pressione ANSI 300 – 4500
Caratteristiche principali e opzioni
- Tipo di produzione: Bonnet con tenuta a pressione, stelo con vite esterna e yoke
- Tipo di cuneo: Cuneo flessibile monopezzo per valvole da 2” a 36” in tutte le classi
- Cuneo solido monopezzo per valvole da 1 1/2” a 12” in tutte le classi di tipo a parete sottile
- Doppio disco con sedi parallele per valvole da 2” a 60” in tutte le classi
Gamma di Progettazione:
- Tipo a parete spessa (API 600, ASME B16.34)
- Tipo a parete sottile (ASME B16.34, API 603)
VALVOLA A SARACINESCA A LASTRA A PASSAGGIO TOTALE:
Classi di pressione
- ANSI 150 – 4500
- API 2000 – 20000
Dimensioni
- 1/2” – 56”
Caratteristiche principali e opzioni
- Tipo di produzione: Costruzione a ingresso dall’alto
- Passaggio totale, idoneo per operazioni di pigging
- Sedi flottanti, stelo antiestrazione
- In fusione o forgiato
- Certificato fire safe
- Double block & bleed
- Bidirezionale
- Design autodepressurizzante
- Disponibile design con stelo emergente e non emergente
- Richiede una bassa forza di azionamento
Tipo di disco: Disco solido monopezzo per valvole da 1 1/2” a 56” in tutte le classi
Gamma di progettazione:
- API 6D, API 6A, ISO 10423
- Spessore parete conforme a ASME B16.34
- Dimensioni faccia a faccia conformi a ASME B16.10
VALVOLA A SARACINESCA A DOPPIA ESPANSIONE A PASSAGGIO TOTALE :
Classi di pressione
- ANSI 150 – 4500
- API 2000 – 20000
Dimensioni
- 2” – 36”
Caratteristiche principali e opzioni
Tipo di produzione: Costruzione a ingresso dall’alto
Passaggio totale, idoneo per operazioni di pigging
Stelo antiestrazione
In fusione o forgiato
Certificato fire safe
Double block & bleed
Bidirezionale
Disponibile design con stelo emergente e non emergente
Richiede una bassa forza di azionamento
Tipo di disco: Doppio disco con sedi parallele per valvole da 2” a 36” in tutte le classi
Gamma di progettazione:
- API 6D, API 6A, ISO 10423
- Spessore parete conforme a ASME B16.34
- Dimensioni faccia a faccia conformi a ASME B16.10
